所屬欄目：擺線針輪減速機   發布日期：2019-9-20 15:56:47  點擊量：

詳細說明

　擺線針輪減速機是一種采用K-H-V少齒差行星傳動原理的新穎傳動裝置。其傳動過程如下：在輸入軸上裝有一個錯位180度的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上傳臂軸承的滾道，并由擺線輪與針齒輪相嚙合，組成差為一齒的內嚙合減速機構。
　　本產品廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、印染、制藥、食品環保等行業。適用于工作環境溫度為-40℃—40℃，在額定負荷和轉速下，減速機的油池溫升不超過60℃，最高油溫不超過80℃。

一.擺線針輪減速機的特點

   擺線針輪減速機是按照J(rèn)B/T2982-94采用擺線針齒嚙合的,少齒差行星傳動原理設計而成的一種新型傳動機械,巳廣泛地應用到石油化工,建筑,冶金礦山,起重運輸,紡織印染,工程機械,食品工業,電子電視等各個領域,深受用戶的信賴和一致好評.

擺線針輪減速機有如下特點:

   1.傳動比大:單級傳動比為9-87.雙級傳動比99-7569,多級串聯時傳動比可以更大；

   2.傳動效率高:單級傳動效率均在90%以上；

   3.結構緊湊:體積小、重輕、高速軸和低速軸在同一軸線上、裝拆方便；

   4.運轉平穩噪音低、能承受過載和沖擊；

   5.使用可靠,壽命長。

二,擺線針輪減速機的型號,規格

   1.型式:

   BW擺線針輪減速機為腳板式、雙軸型、臥式安裝；

   BL擺線針輪減速機為法蘭式、雙軸型、立式安裝；

   BWY擺線針輪減速機為腳板式、專用異步電動機直聯型、臥式安裝；

   BLY擺線針輪減速機為法蘭式、專用異步電動機直聯型、立式安裝；

   BWD腳板式臥裝普通電動機直聯型擺線針輪減速機；

   BLD法蘭式立裝普通電動機直聯型擺線針輪減速機。

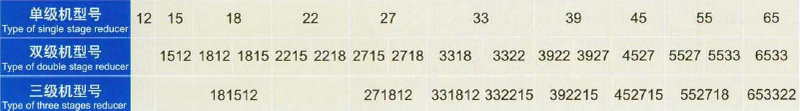

   2.擺線針輪減速機型號：

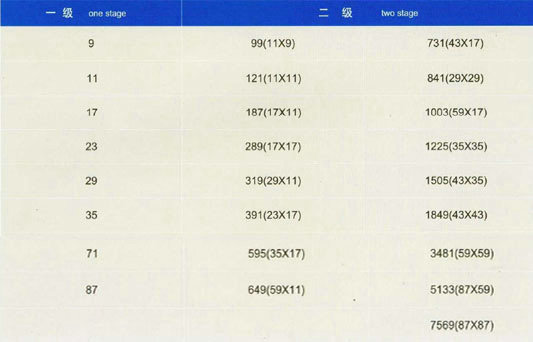

 3.傳動比

凡單級可提供的傳動比,雙級均可組合,若需表中未列出的傳動比,可與我廠聯系。

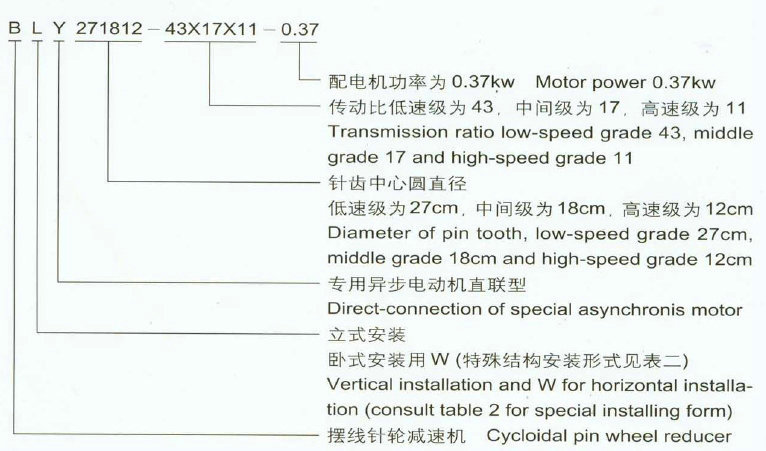

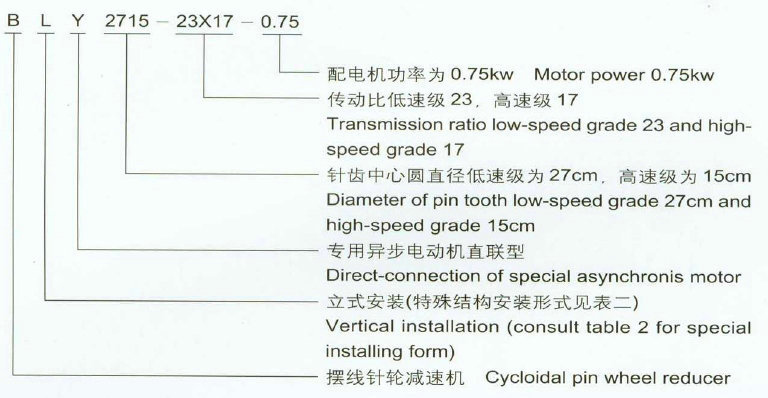

4.標記示例

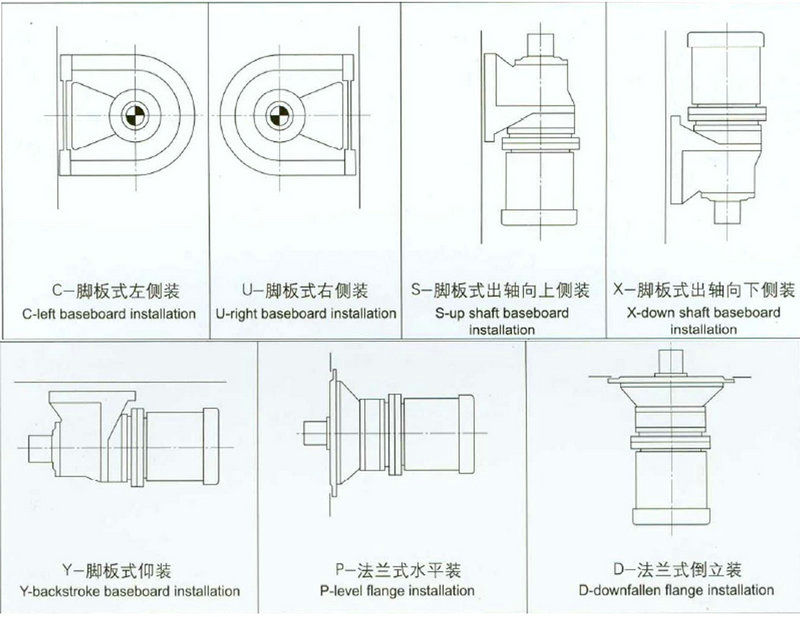

表二、特殊結構安裝形式

注：用戶如需置特殊電機，請?jiān)诤贤�中注明電機型號；

   用戶如需置特殊結構形式，請?jiān)诤贤�中注明或附帶結構形式示意圖。

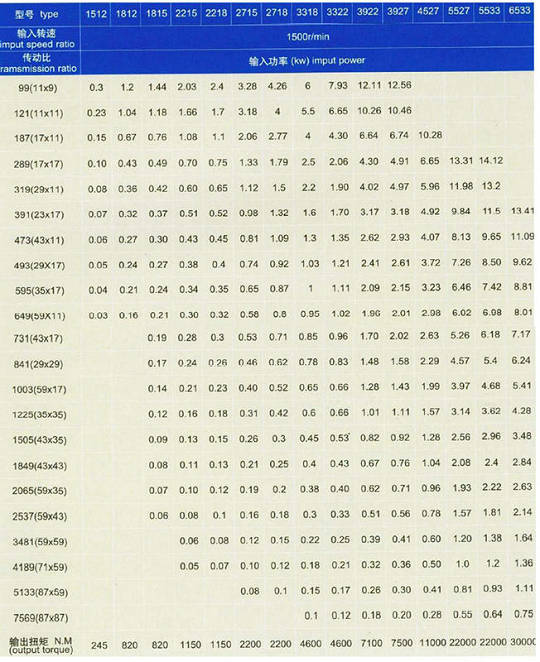

三、雙級擺線針輪減速機的傳動比，輸入功率和輸出轉矩表(工況系數K=1)

擺線針輪減速機的使用及潤滑須知

（一）、使用

　　１.本機適用于連續工作制，允許正反向運轉；

　　２．單級減速機輸出軸轉向與輸入軸轉向相反，雙級減速機的輸出軸轉向與輸入軸轉向相同。三級減速機的輸出軸轉向與輸入軸轉向相反；

　　３.本減速機的輸出軸不能承受軸向力；

　　４．輸出軸及輸入軸與其他零件配合時，不允許直接錘擊，以防損壞；

　　５．輸出軸及輸入軸軸伸上的鍵按普通平鍵型式尺(GB1096-79)規定選用，立式減速機輸出端機座止口直徑Ｄ４的配合公差值符合極限與配合(GB1801-99)H9規定；

　　６．使用聯軸器時工作機械與電動機聯接時應使軸線同心，減速機的安裝誤差不應大于所用聯軸器的允許誤差值；

　　７．減速機安裝后用手轉動靈活；

　　８．臥式雙軸型減速機一般輸出軸軸心線處于水平位置工作；必須傾斜使用時軸心線仰角不應超過１５度(輸出軸軸伸端向下)；

　　９．立式減速機應輸出軸軸伸端垂直向下使用；

　　１０．安裝后的減速機，正式使用前必須進行試運轉，在空轉正常的情況下，再逐漸加載運轉；

　　１１．載荷較大，起動頻繁時機座與基礎應自配定位銷釘或選項用液力偶合器。

（二）潤滑

   １．本機以油浴潤滑為主

   適用于環境溫度-10攝氏度至40攝氏度：環境溫度-10攝氏度至0攝氏度時有N46、N68潤滑油；0攝氏度至40攝氏度時用N68、N100、N150、N220潤滑油，當傾斜安裝時可采用油脂潤滑，立式BL27和XL7以上均有循環潤滑：開車前先啟動油泵微電動機，視油泵是否供油，否則應將微電動機接線換相，因油泵是按指定方向運轉的，油泵處于正常工作后應使用油面高度保持在圓形油標中線位置，油泵與減速機端面聯接處有＂O＂型密封圈，防止?jié)B、漏油。

   ２.加換油制度

   第一次加油運轉兩周后應更換新油并將內部油污沖凈．以后可每３－６個月更換一次，若環境溫度較高與潮濕時應適當縮短換油時間．運轉中減速機體內儲油量必須保持規定油面高度，不宜過多與過少，旋開機座或法蘭盤上的通氣帽即可補充注油．

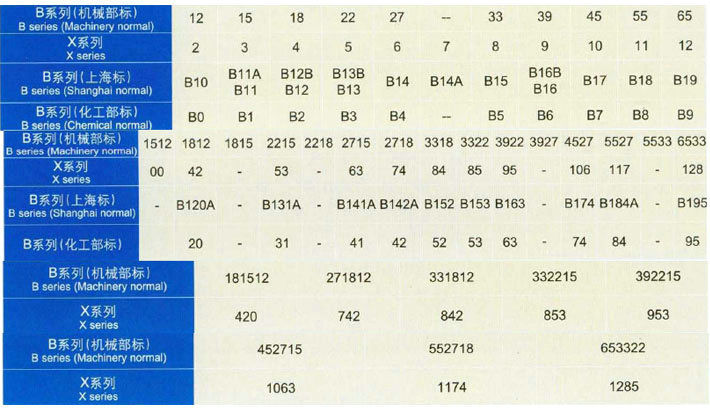

擺線針輪減速機各種系列標準相應機型對照表
